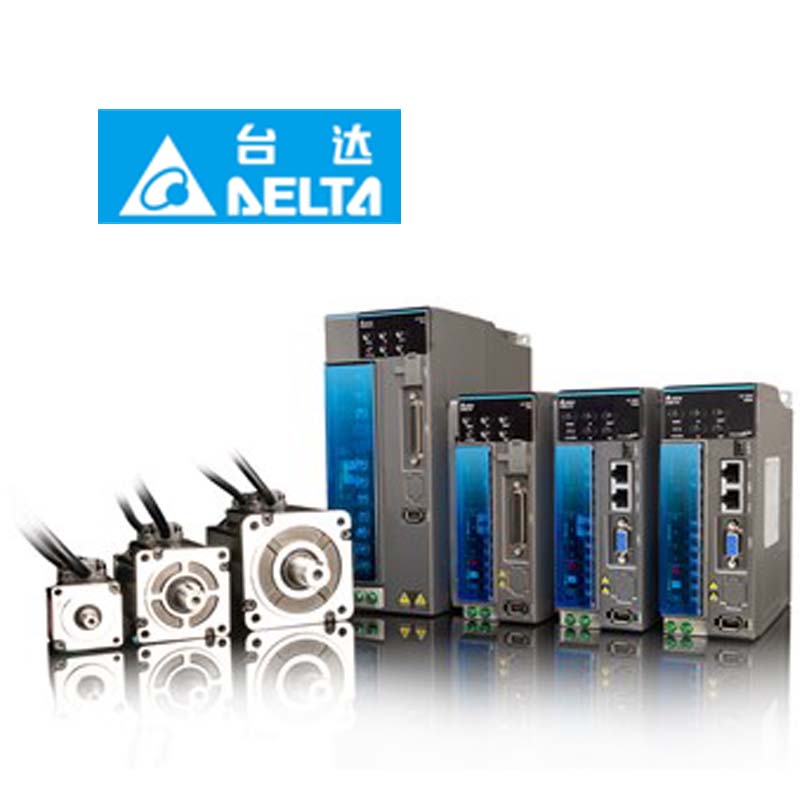

型号 - ASD-E3-0721-E
品牌 - 台达
介绍 - 台达 ASDA-E3 是一款高性价比基础功能型交流伺服系统，适配 200-230V 电压，功率覆盖 0.1kW–3kW，含 E3 与 E3C 子系列，满足多行业基础自动化需求。
产品响应带宽达 2.5kHz，电机最高转速 6000rpm，扭矩过载倍率 3.5 倍，搭配 22bit 光学编码器，定位精准。驱动器与电机体积较 B2 系列分别缩小 20%、25%，节省空间，支持位置、速度、转矩三种控制模式。其内置高频共振抑制功能，可自动扫描滤波，优化刚性不足问题，广泛适用于纺织、包装、金属加工等领域的传动。
性能优化 响应频宽
• 响应频宽提高：由 ASDA-B2 的 0.5 kHz 提升到 ASDA-E3 的 2.5 kHz
• 整定时间缩短 13%，生产效率提升，整定时间快
• 提升控制分辨率，优化系统稳定性 相同负载条件，可实现更高频宽响应 性能提升
高转速与高转矩
• 最高转速提升到 6,000 rpm
• 转矩过载倍率提升至 3.5 倍
• 大幅提高产能及工作效率
节省空间• ASDA-E3 驱动器体积,相较 B2 最多缩小 20%,• ASDA-E3M 电机体积最多缩小 25%
振动抑制功能• 5 组高频共振抑制• 滤波频率范围扩展至 5,000 Hz• 自动扫描并完成共振抑制
强健的自调试能力
• 内置专业演算法，通过软件简易的设定即可完成调试，提升设备组装与测试效率,
• 适用于惯量变化大的应用
优异的功能
内置运动控制 ( 仅 E3-E 支持 )
• 99 段 PR 让使用者灵活规划运动命令
• 条件判断功能
• 图示化界面操作，简易设定
• 复归原点模式、位置、速度规划
• 路径叠合、路径插断、路径跳跃、参数设定
高速抓取功能
• EtherCAT 通讯模式下，支持两组探针功能 (Touch Probe)
系统分析工具
机构刚度诊断功能
• 诊断机构弹性与阻尼系数，
机台结构特性数据化
• 通过数据收集，确保量产机台的一致性
频域响应分析
• 确认系统稳定度
• 比对增益调整前后相位，确保系统安全裕度
高分辨率编码器
• 高分辨率，控制定位更精准
• 增量型编码器可纪录单圈绝对位置，重新上电后不需原点复归
• 绝对型编码器断电后，圈数及位置不遗失
• 22-bit 光学式编码器：编码器更轻薄、更省电，搭配独家补偿功能，提高编码器精度
• 17-bit 磁性式编码器：磁感应技术，提高抗震及耐油污能力
图面式参数设定
• 图面式参数与增益设定，使用者可直观的设定所需功能与调整参数进阶增益调试功能
• 提供更细微的调机模式，可依不同设备与运转特性进行调整，达到最佳状态系统分析界面
速度开环模式
• 将系统设定最佳化，优化设备能力系统模块模式
• 可检测设备结构的机构刚性
示波器功能
ASD-E3-L 支持 :
• 最大 4 通道，16-bit 数据，2 kHz 更新频率
• 高分辨 2 通道，32-bit 数据，2 kHz 更新频率
• 高取样 2 通道，16-bit 数据，4 kHz 更新频率
ASD-E3-E 支持 :
• 最大 8 通道，16-bit 数据，10 kHz 更新频率
• 高分辨 4 通道，32-bit 数据，10 kHz 更新频率
• 高取样 4 通道，16-bit 数据，20 kHz 更新频率
EtherCAT 通讯功能
符合 IEC 61158 及 IEC 61800-7 现场总线标准
支持 CiA402 规格中所有 CoE 模式和各项命令模式
同步周期缩短
• ASDA-E3 系列拥有 125 µs 同步周期，较 ASDA-A2 提升 8 倍
节省配线
• 省去传统脉冲单轴式配线，适于多轴控制架构，亦可直接单线串接远端 I/O 模块
EtherCAT 通讯功能。串接距离长
• 两站间最长距离可达 50m，串接轴数取决于上控设备的限制
兼容前代机型
ASDA-A3 / B3 / E3 的 EtherCAT 通讯功能可支持与 ASDA-A2-E 新旧系列混合使用，会以更新速度较慢者为通讯周期
